Apakah gasket luka lingkaran?

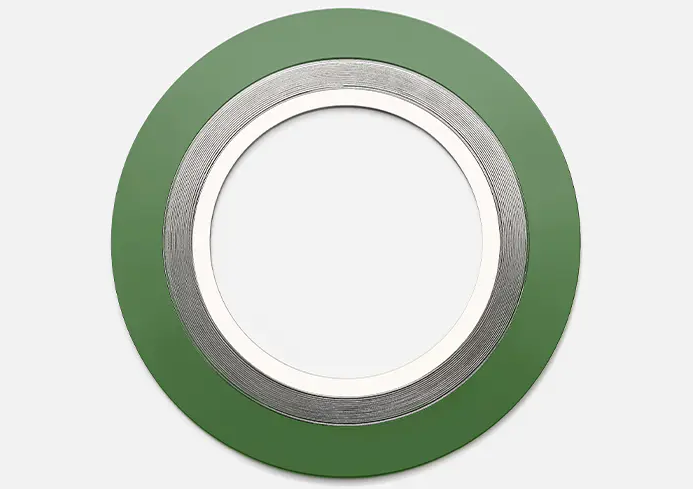

Gasket luka lingkaran ialah gasket komposit logam-bukan logam yang digunakan secara meluas untuk mengedap paip, injap, dan bekas tekanan. Struktur uniknya menggabungkan kekuatan logam dengan fleksibiliti bukan logam, menjadikannya sesuai untuk digunakan dalam aplikasi media suhu tinggi, tekanan tinggi dan menghakis. Terdiri daripada wayar logam yang dibentuk berselang-seli dan bahan pengisi lembut, gasket luka lingkaran membentuk pengedap yang sangat berkesan apabila dimampatkan di antara dua bebibir. Mahkota berbentuk V di tengah jalur logam bertindak sebagai pegas, memberikan gasket peningkatan keanjalan dalam keadaan yang berbeza-beza. Bahan pengisi dan wayar boleh dilaraskan untuk memenuhi keperluan keserasian kimia yang berbeza-beza.

1. Struktur dan Komposisi Gasket Luka Lingkaran
Jalur Logam: Biasanya diperbuat daripada aloi tahan kakisan seperti keluli tahan karat (seperti 304 dan 316), titanium, dan monel, jalur logam ditekan ke dalam keratan rentas berbentuk V atau W untuk memberikan sokongan elastik.
Lapisan Pengisi Bukan Logam: Lazimnya diperbuat daripada bahan seperti grafit, polytetrafluoroethylene (PTFE), dan mika, lapisan pengisi ini dibenamkan di antara jalur logam untuk memberikan pengedap dan mengimbangi ketidakteraturan permukaan. Cincin Dalam dan Luar (Pilihan):
Cincin Dalam: Menghalang media daripada menghakis gasket secara dalaman, mengurangkan risiko jalur logam longgar.
Lingkaran Luar (Keluli Karbon atau Keluli Tahan Karat): Letakkan gasket, mengelakkan mampatan berlebihan dan meningkatkan rintangan tekanan.

2. Ciri dan Kelebihan
Tahan kepada Keadaan Melampau: Menahan suhu tinggi (sehingga 1000°C atau lebih tinggi, bergantung pada bahan) dan tekanan tinggi (seperti bebibir Kelas 900 dan ke atas).
Pengedap Cemerlang: Gabungan bahan logam dan bukan logam menyesuaikan diri dengan ketidakteraturan permukaan bebibir walaupun kecil.
Rintangan Kimia: Serasi dengan media seperti asid, alkali, minyak dan gas dengan memilih logam dan bahan pengisi yang berbeza.
Ketahanan Elastik: Struktur lingkaran jalur logam mengekalkan pengedap walaupun selepas perubahan tekanan.

3. Jenis Biasa Gasket Luka Lingkaran
Jenis Asas (Tiada Cincin): Hanya mengandungi lapisan luka lingkaran logam dan bukan logam, sesuai untuk bebibir standard.
Taip dengan Cincin Dalam: Meningkatkan rintangan tekanan dalaman, sesuai untuk media tekanan tinggi atau mudah terhakis.
Taip dengan Lingkaran Luar: Memasang dan meletakkan dengan mudah, mengelakkan gasket runtuh. Gasket Luka Lingkaran: Menggabungkan kelebihan kedua-dua jenis dan sesuai untuk aplikasi yang menuntut (seperti API 6A).

4. Aplikasi Gasket Luka Lingkaran
Petrokimia: Bebibir paip, reaktor, dan penukar haba.
Industri Kuasa: Turbin wap dan sistem dandang suhu tinggi.
Farmaseutikal/Makanan: Aplikasi yang memerlukan pengisian PTFE kebersihan.
Aeroangkasa: Pengedap sistem bahan api.

5. Pertimbangan Pemilihan
Padanan Bahan: Pilih jalur logam dan lapisan pengisi berdasarkan kekakisan dan suhu media.
Standard Bebibir: Sahkan penarafan bebibir (seperti ANSI, DIN dan JIS) dan dimensi.
Penilaian Tekanan: Ketumpatan belitan yang berbeza mempengaruhi kapasiti galas tekanan.
Keperluan Pemasangan: Bolt mesti diketatkan sama rata untuk mengelakkan tekanan berlebihan setempat yang boleh menyebabkan kegagalan.

6. Perbandingan dengan Gasket Lain
Gasket Leper Logam: Kekerasan tinggi tetapi pampasan yang lemah, memerlukan beban bolt yang sangat tinggi.
Gasket Getah: Hanya sesuai untuk suhu dan tekanan rendah dan terdedah kepada penuaan.
Gasket Komposit Grafit: Tiada sokongan logam dan terdedah kepada kerapuhan pada suhu tinggi.
