Apakah kelebihan gasket bergigi?

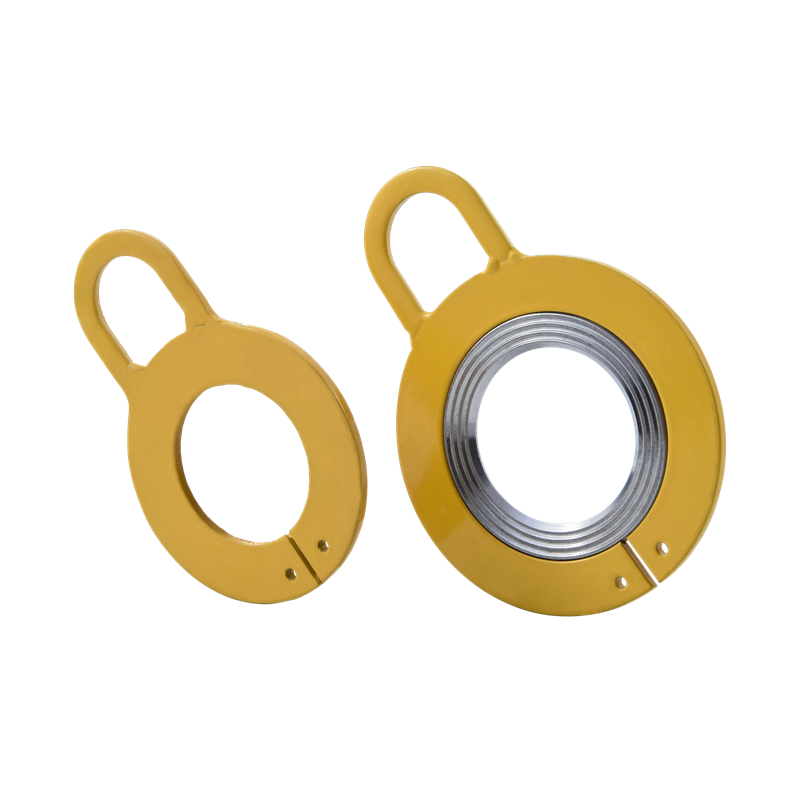

Gasket Kammprofile ialah logam komposit dan elemen pengedap bukan logam dengan alur bergerigi sepusat atau lingkaran yang dimesin pada permukaannya. Mereka mencapai pengedap melalui ubah bentuk tekanan tinggi setempat pada hujung gigi. Mereka menggabungkan kekuatan gasket logam dengan keanjalan gasket bukan logam dan digunakan secara meluas dalam aplikasi suhu tinggi dan tekanan tinggi.

1. Kelebihan dan Ciri-ciri gasket Kammprofile

Prestasi anti-kelonggaran yang sangat baik

Reka bentuk penglibatan bergerigi: Gerigi pada permukaan gasket melibatkan permukaan komponen yang disambungkan (seperti kepala bolt atau nat) apabila diketatkan, mewujudkan interlock mekanikal dan menahan longgar dengan berkesan disebabkan oleh getaran, kejutan atau beban dinamik.

Lebih unggul daripada gasket rata biasa: Walaupun gasket rata tradisional bergantung semata-mata pada geseran, gerigi gasket bergerigi memberikan rintangan anti-gelinciran tambahan.

Daya pegangan yang tinggi

Tepi tajam gerigi menghasilkan ubah bentuk plastik setempat di bawah tekanan, meningkatkan kedalaman penglibatan permukaan sentuhan dan mengekalkan pramuat walaupun selepas penggunaan jangka panjang.

Tiada langkah anti kelonggaran tambahan diperlukan

Ia boleh menggantikan elemen anti-melonggarkan tambahan seperti pencuci spring dan pengedap benang, memudahkan proses pemasangan dan mengurangkan kos dan kiraan komponen.

Bahan fleksibel dan rawatan permukaan

Pelbagai bahan: Keluli karbon yang biasa digunakan, keluli tahan karat (seperti 304 dan 316), aloi tembaga, dsb., menyesuaikan diri dengan persekitaran yang berbeza (seperti aplikasi tahan kakisan dan suhu tinggi).

Rawatan permukaan pilihan: menggembleng, menghitam, memfosfatkan, dsb., untuk meningkatkan lagi rintangan karat atau haus.

Kebolehsuaian Tinggi

Berkenaan dengan permukaan sentuhan yang tidak rata atau cacat sedikit, gerigi mengimbangi ketidakteraturan permukaan yang kecil dan memastikan sentuhan yang berkesan.

Boleh digunakan untuk penyambung yang diperbuat daripada pelbagai bahan, termasuk logam dan plastik.

Pemasangan Mudah

Memasang terus antara bolt/nat dan bahan kerja, tidak memerlukan alat khas atau operasi yang rumit.

Kebolehgunaan semula

Sesetengah reka bentuk membenarkan pembongkaran dan penyingkiran berganda sambil mengekalkan keberkesanan anti-kelonggaran (bagaimanapun, penggunaan berulang mungkin merendahkan prestasi; ini disyorkan berdasarkan keadaan aplikasi).

Keberkesanan kos

Struktur ringkas dan kos pengeluaran yang rendah, namun dengan keberkesanan anti-melonggarkan yang ketara, keberkesanan kos mengatasi banyak penyelesaian anti-melonggarkan yang kompleks.

Aplikasi Biasa

Persekitaran Getaran: Enjin dan sistem penghantaran dalam kereta, penerbangan dan pengangkutan rel.

Peralatan Tugas Berat: Jentera pembinaan dan turbin angin.

Peralatan Elektronik dan Elektrik: Mencegah kelonggaran sambungan litar akibat getaran.

Persekitaran Suhu Tinggi/Menghakis: Saluran paip kimia dan peralatan petroleum (bahan tahan karat diperlukan).

Langkah berjaga-jaga

Risiko Kerosakan Permukaan: Gerigi mungkin mencalarkan permukaan lembut; bahan bahan kerja hendaklah dinilai. Kawalan pramuat: Mengetatkan secara berlebihan boleh menyebabkan gigi gergaji terlalu masuk, menjejaskan prestasi atau merosakkan komponen.

Tidak sesuai untuk bahan kepingan yang sangat nipis: Gigi gergaji boleh menembusi bahagian yang terlalu nipis dan menyebabkan kegagalan.

2. Spesifikasi Gasket Kammprofile

Persediaan Pra-Pemasangan

Pemeriksaan Gasket

Sahkan bahawa profil gigi adalah utuh dan bebas daripada kecacatan, dengan toleransi ketinggian gigi dalam lingkungan ±0.02mm.

Ukur keseragaman ketebalan; perbezaan ketebalan pada empat titik hendaklah ≤0.05mm.

Sahkan laporan bahan, yang mesti mematuhi ASTM F104 atau GB/T 9129.

Penyediaan Bebibir

Kekasaran permukaan pengedap bebibir mestilah Ra ≤3.2μm, dengan tekstur teragih secara jejari.

Bersihkan permukaan pengedap dengan teliti dengan aseton; pelarut berklorin adalah dilarang.

Periksa keselarian bebibir; sisihan menggunakan tolok peraba hendaklah ≤0.1mm/m.

Prosedur Pemasangan

Pemusatan dan Kedudukan

Diameter dalam gasket hendaklah 0.5-1mm lebih besar daripada diameter dalam paip untuk mengelakkan kerosakan daripada hakisan media.

Apabila memasang gasket dua gigi, hujung gigi hendaklah menghadap ke bahagian tekanan tinggi (atau, jika tidak pasti, bahagian bebibir).

Pra-Mengetatkan Bolt

Ketatkan dalam empat peringkat:

Pra-menegangkan awal kepada 30% daripada tork sasaran

Pengetatan pepenjuru kepada 50% tork

Pengetatan bulat hingga 80% tork

Akhirnya, capai 100% tork dalam dua langkah.

Gunakan sepana tork yang ditentukur, mengekalkan ralat dalam ±5%.

Sejukkan bolt keluli karbon dengan pelincir molibdenum disulfida.

Ketatkan semula semasa panas.

Selepas sistem pada mulanya dipanaskan sehingga suhu operasi, ketatkan semula selepas menyejukkan hingga 80°C.

Bolt aloi suhu tinggi memerlukan peningkatan 5%-8% dalam tork pampasan.

3. Piawaian penyelenggaraan dan pengikisan untuk gasket bergigi

Spesifikasi Penyelenggaraan Tetap

Pemeriksaan Dalam Perkhidmatan

Pemantauan Tegasan Bolt: Gunakan tolok tegasan bolt ultrasonik setiap enam bulan. Ketatkan semula jika pramuat awal dikurangkan lebih daripada 15%.

Pemeriksaan Kebocoran: Gunakan pengesan kebocoran halogen (sensitiviti ≤ 1×10⁻⁶ Pa·m³/s) untuk memeriksa permukaan pengedap setiap minggu.

Pemeriksaan Tutup

Penilaian Keadaan Hujung Gigi:

Kerataan sedikit hujung gigi dibenarkan (≤ 30% daripada ketinggian asal).

Keretakan atau tonjolan akar gigi adalah dilarang.

Pemeriksaan Lapisan Pengedap:

Kehilangan ketebalan lapisan grafit/PTFE ≤ 20%.

Tiada retakan melalui lubang jejari (panjang retak < 2mm boleh digunakan buat sementara waktu).

Keperluan Pembersihan: Gunakan etanol kontang untuk membuang mendapan karbon dalam alur gigi (berus logam adalah dilarang).

Permukaan pengedap bebibir hendaklah digilap ke satu arah dengan kertas pasir 800 grit (untuk mengeluarkan lapisan oksida).

Kriteria Penolakan Mandatori

Kerosakan Struktur

Mana-mana keadaan berikut berlaku di kawasan profil gigi:

Tiga atau lebih patah gigi berturut-turut

Kehausan ketinggian gigi > 0.1mm (untuk ketinggian gigi asal 0.3mm)

Ubah bentuk rayapan rangka logam (sisihan kelurusan > 0.2mm)

Kegagalan meterai

Diuji mengikut ISO 5208:

Kadar kebocoran helium > 1×10⁻⁵ Pa·m³/s

Ujian tekanan hidraulik: Kekalkan tekanan selama 30 minit; penurunan tekanan > 5%
