Apakah gasket luka lingkaran?

Apa Itu a Gasket Luka Lingkaran ?

Gasket luka lingkaran ialah gasket pengedap separa logam yang dibuat dengan menggulung jalur logam yang telah dibentuk dan bahan pengisi lembut bersama-sama dalam lapisan berselang-seli, membentuk cincin berdaya tahan yang menutup jurang antara dua bebibir. Gabungan penggulungan logam kenyal dan pengisi lembut memberikan gasket keupayaan untuk pulih sedikit di bawah perubahan tekanan, yang memastikan ia mengedap dengan ketat walaupun beban bolt dan suhu beralih semasa operasi.

Pembinaan inilah yang memisahkan gasket luka lingkaran daripada logam pepejal atau gasket lembut semata-mata. Gasket lembut sahaja boleh memampatkan secara kekal dan kehilangan pengedapnya, manakala gasket logam tegar sahaja selalunya tidak dapat mematuhi ketidakteraturan permukaan kecil pada muka bebibir. Gasket luka lingkaran terletak di antara kedua-duanya, itulah sebabnya ia kekal sebagai salah satu jenis gasket yang paling banyak ditentukan merentasi paip, bekas tekanan dan penukar haba.

Pengeluar gasket luka lingkaran yang terkenal membina gasket ini di sekitar tiga bahagian utama, jalur penggulungan logam, bahan pengisi, dan satu atau lebih gelang sokongan, setiap satunya diliputi dalam bahagian seterusnya.

Gasket Luka Lingkaran Pembinaan: Komponen Teras

Setiap gasket luka lingkaran dibina daripada set kecil bahagian standard, walaupun kombinasi bahan yang tepat berubah berdasarkan keadaan perkhidmatan yang perlu dikendalikannya.

Jalur Penggulungan Logam

Jalur logam nipis yang telah dibentuk, selalunya keluli tahan karat, digulung menjadi bentuk lingkaran. Jalur ini menyediakan belakang spring yang membolehkan gasket bertindak balas terhadap perubahan kecil dalam beban bolt dan pergerakan bebibir tanpa kehilangan sentuhan dengan permukaan pengedap.

Bahan Pengisi

Pengisi lembut, biasanya grafit atau PTFE, dililit dalam lapisan berselang-seli dengan jalur logam. Pengisi mengisi ketidakteraturan permukaan mikroskopik pada muka bebibir dan menyediakan kebolehmeteraian awal sebelum belitan logam mengambil alih beban pengedap jangka panjang.

Cincin Luar dan Dalam

Cincin tengah luar mengekalkan kedudukan gasket dengan betul di dalam bulatan bolt dan melindungi belitan daripada lebihan mampatan, manakala cincin dalam pilihan menambah sokongan jejari dan membantu mengelakkan lengkokan dalam aplikasi tekanan tinggi.

Bagaimana Gasket Luka Lingkaran Mencipta Meterai

Prestasi pengedap datang daripada hubungan mekanikal yang jelas antara beban bolt dan mampatan gasket. Apabila bolt bebibir diketatkan, penggulungan dan pengisi memampat bersama, membina tekanan tempat duduk merentasi muka gasket sehingga ia cukup tinggi untuk menghalang laluan bendalir.

Ini ialah corak rujukan umum dan bukannya satu ujian yang diukur, dan bentuk lengkung sebenar bergantung pada jenis pengisi, ketumpatan belitan dan kemasan permukaan bebibir. Perhubungan keseluruhan berlaku pada kebanyakan pemasangan: tegasan tempat duduk meningkat dengan stabil apabila beban bolt meningkat, sehingga gasket mencapai titik di mana ia boleh menyekat sepenuhnya jurang pengedap.

Bahan Pengisi Biasa untuk Gasket Luka Lingkaran

Pilihan pengisi adalah salah satu keputusan pertama dalam memilih gasket luka lingkaran, kerana ia secara langsung mempengaruhi julat suhu dan keserasian kimia.

Penilaian Tekanan dan Suhu mengikut Jenis Pengisi

Oleh kerana bahan pengisi menetapkan siling suhu praktikal untuk gasket luka lingkaran, ini biasanya spesifikasi pertama yang disahkan sebelum memilih antara gasket luka lingkaran yang diisi grafit dan gasket luka lingkaran yang diisi PTFE.

Grafit kekal sebagai pengisi yang paling biasa ditentukan untuk perkhidmatan industri am, menawarkan keseimbangan praktikal antara toleransi suhu dan rintangan kimia, manakala pengisi seramik dan mika dikhaskan untuk peralatan proses suhu yang lebih tinggi.

Penilaian Kelas Tekanan Biasa untuk Gasket Luka Lingkaran

Gasket luka lingkaran dikilangkan untuk memadankan kelas tekanan bebibir standard, jadi dimensi dan skala ketumpatan belitan dengan penarafan kelas bebibir yang dipasang padanya.

Angka ini ialah anggaran nilai rujukan suhu bilik untuk kelas bebibir biasa, dan ketinggian bar dalam carta diskalakan untuk kebolehbacaan dan bukannya dilukis mengikut skala. Tekanan sebenar yang dibenarkan sentiasa bergantung pada bahan bebibir tertentu, suhu dan kod reka bentuk yang berkenaan.

Gasket Luka Lingkaran lwn Gasket Sendi Cincin: Perbezaan Utama

Gasket luka lingkaran dan sambungan jenis cincin, atau RTJ, gasket kedua-duanya biasa dalam paip tekanan tinggi, tetapi ia mengelak dengan cara yang berbeza dan sesuai dengan situasi yang berbeza.

Gasket luka berpilin secara amnya menawarkan pemulihan mampatan yang lebih baik dan lebih bertolak ansur untuk ketidaksempurnaan permukaan bebibir kecil, manakala gasket RTJ, yang logam sepenuhnya, lazimnya mengendalikan tekanan dan suhu yang lebih tinggi tetapi memerlukan bebibir beralur yang dimesin dengan tepat dan tidak bertujuan untuk digunakan semula selepas dialih keluar.

Tempat Gasket Luka Lingkaran Digunakan Di Seluruh Industri

Gabungan toleransi tekanan, julat suhu, dan pemulihan mampatan menjadikan gasket luka lingkaran pilihan biasa merentas beberapa jenis peralatan proses.

Sistem Saluran Paip Stim

Gasket luka berpilin untuk perkhidmatan saluran paip wap perlu mengendalikan kitaran terma berulang semasa talian memanas dan menyejuk, di mana belitan logam kenyal membantu mengekalkan pengedap yang ketat melalui perubahan suhu.

Penukar Haba

Gasket luka lingkaran untuk aplikasi penukar haba selalunya bersaiz kepada corak bebibir tertentu dan mesti bertolak ansur dengan kedua-dua tekanan dalaman dan pengembangan haba cangkerang penukar semasa kitaran permulaan dan penutupan.

Kapal Tekanan

Gasket luka lingkaran untuk penutupan vesel tekanan dipilih berdasarkan tekanan reka bentuk kapal dan media proses di dalamnya, dengan bahan pengisi dipilih untuk dipadankan dengan persekitaran kimia.

Petrokimia dan Proses Paip

Di seluruh loji penapisan dan kimia, gasket luka lingkaran digunakan pada sambungan bebibir di seluruh rangkaian paip, di mana kualiti pembuatan yang konsisten daripada pembekal gasket luka lingkaran menyokong prestasi yang boleh diramal merentas pemasangan besar.

Cara Mengenalpasti dan Memilih Gasket Luka Lingkaran yang Betul

Kebanyakan pengeluar gasket luka lingkaran mengikut konvensyen pengekodan warna yang dikongsi pada gelang luar dan jalur pengisi, yang membolehkan untuk mengenal pasti bahan penggulungan dan pengisi tanpa membuka gasket.

Apabila memilih gasket, memadankan bahan gelang luar dengan persekitaran bebibir dan mengesahkan diameter dalam dan luar yang betul terhadap kelas tekanan bebibir ialah dua pemeriksaan yang patut dilakukan sebelum pemasangan, bersama permintaan gasket luka lingkaran tersuai untuk sebarang corak bebibir bukan standard.

Mengenai Ningbo Rilson Sealing Material Co., Ltd.

Ningbo Rilson Sealing Material Co., Ltd diasaskan pada 2007 dan berpangkalan di Ningbo, Wilayah Zhejiang, dengan kemudahan pembuatan merangkumi 20,000 meter persegi . Syarikat memfokuskan pada operasi sistem pengedap cecair yang selamat dan boleh dipercayai, membantu pelanggan mengenal pasti teknologi pengedap yang sesuai dengan keadaan proses mereka.

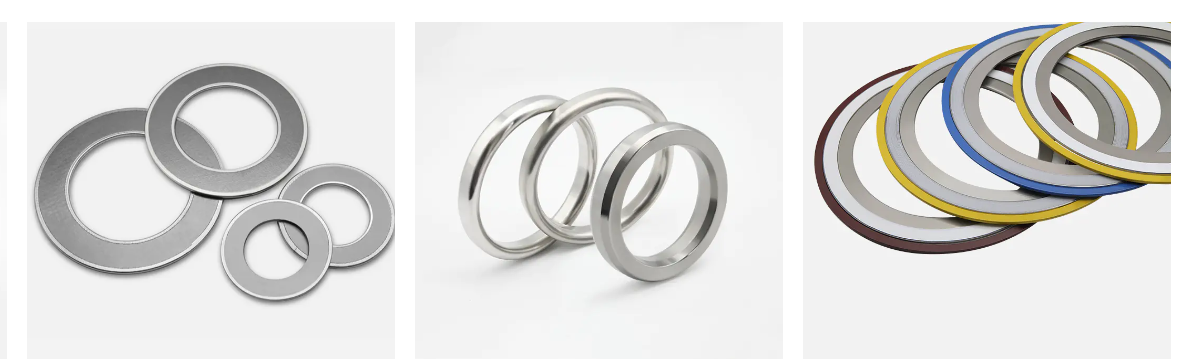

Pelbagai barisan pengeluaran menyokong reka bentuk dan pembuatan gasket pengedap dan bahan pengedap yang berkaitan untuk sektor pembuatan petroleum, kimia, kuasa, pembinaan kapal dan jentera. Sebagai pengeluar gasket perindustrian, rangkaian produk utama termasuk gasket luka lingkaran, gasket sambungan cincin, gasket profil kamm, gasket logam beralun, gasket kit penebat dan gasket bukan asbestos, meliputi kedua-dua gasket logam dan format separa logam.

Bekerja sebagai pembekal gasket luka lingkaran kepada pelanggan di banyak wilayah, syarikat itu menyokong program gasket luka lingkaran OEM dan permintaan gasket luka lingkaran tersuai bersama katalog standardnya, berdasarkan pengalaman pembuatan selama bertahun-tahun merentas rangkaian produk pengedap.

Syarikat ini beroperasi berdasarkan prinsip teras integriti, ketepatan, inovasi dan kejayaan bersama, dengan tujuan membina nilai jangka panjang untuk pelanggan, pekerja dan industri pengedap cecair yang lebih luas.
